Aufbau und Betrieb von Wechselstrommotoren: Ein Leitfaden für Anfänger

Wechselstrommotoren gehören zu den am weitesten verbreiteten elektrischen Maschinen und wandeln Wechselstrom (AC) in mechanische Energie um, um Bewegung zu erzeugen.Von einfachen Haushaltsgeräten bis hin zu fortschrittlichen industriellen Automatisierungssystemen stellen diese Motoren die treibende Kraft dar, die das moderne Leben und die Fertigung effizient in Bewegung hält.In diesem Artikel werden ihre Schlüsselkonzepte untersucht, einschließlich ihrer Arbeitsprinzipien, Konstruktion, Sorten, Klassifizierungen, praktischen Anwendungen und mehr.

Katalog

Was sind Wechselstrommotoren?

Ein Wechselstrommotor ist eine elektrische Maschine, die Wechselstrom (AC) in mechanische Energie umwandelt, um eine Drehbewegung zu erzeugen.Die Geschwindigkeit und Leistung eines Wechselstrommotors hängen von der Frequenz der Stromversorgung und der Wechselwirkung des Magnetfelds mit den beweglichen Teilen im Motor ab.Durch die Steuerung der Eingangsfrequenz können Sie regulieren, wie schnell sich der Motor dreht, sodass er sich für Anwendungen eignet, die sowohl Präzision als auch Effizienz erfordern.

In industriellen und kommerziellen Umgebungen werden Wechselstrommotoren häufig zum Antrieb von Pumpen, Lüftern, Kompressoren, Förderbändern und anderen Maschinen eingesetzt, die eine kontinuierliche Bewegung erfordern.Ihre Fähigkeit, ein stabiles Drehmoment, geringen Wartungsaufwand und hohe Zuverlässigkeit zu liefern, macht sie ideal für moderne Produktionssysteme.Im alltäglichen Einsatz treiben sie auch gängige Geräte wie Klimaanlagen, Waschmaschinen und Lüftungsanlagen an und beweisen damit ihre Vielseitigkeit in vielen Bereichen.

Zur besseren Steuerung und Energieeffizienz arbeiten Wechselstrommotoren häufig mit Frequenzumrichtern (VFDs) oder Steuerkreisen.Diese Geräte passen die Drehzahl und das Drehmoment an die Systemanforderungen an, reduzieren so die Energieverschwendung und verlängern die Lebensdauer des Motors.Ohne solche Steuerungen wäre es schwieriger, die volle Leistung des Motors in dynamischen Industrieumgebungen zu optimieren.

Sorten von Wechselstrommotoren

Wechselstrommotoren gibt es in mehreren Varianten, die je nach Stromquelle, Drehmomentanforderung und Steuerungsmethode jeweils für bestimmte Aufgaben ausgelegt sind.Obwohl sie alle mit Wechselstrom betrieben werden, unterscheiden sich ihre internen Konstruktionen, um bestimmten Anwendungen gerecht zu werden, die von Haushaltsgeräten bis hin zu großen Industriemaschinen reichen.

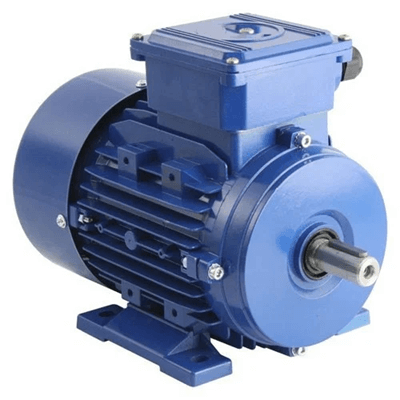

Die gebräuchlichsten Arten von Wechselstrommotoren sind Einphasen- und Dreiphasenmotoren. Einphasen-Wechselstrommotoren werden häufig in Haushalten und leichten Geräten verwendet, die mit Standard-Wechselstrom betrieben werden.Sie sind einfach, kompakt und leicht zu warten und eignen sich daher für Geräte wie Ventilatoren, Waschmaschinen, Klimaanlagen und kleine Pumpen.In dieser Kategorie gibt es verschiedene Konstruktionen, darunter Split-Phase-Motoren, die kostengünstig und ideal für Anwendungen mit niedrigem Anlaufdrehmoment sind, und Kondensatorstartmotoren, die ein höheres Drehmoment für schwerere Lasten wie Kompressoren und Kühlschränke bieten.Eine weitere verbesserte Version, der Kondensatorstart- und Kondensatorbetriebene Motor, sorgt für eine gleichmäßigere Leistung und einen besseren Wirkungsgrad für den Dauerbetrieb.Spaltpolmotoren, die häufig in kleinen Ventilatoren und elektrischen Uhren zu finden sind, sind der einfachste und wirtschaftlichste Typ, liefern jedoch ein geringeres Drehmoment.

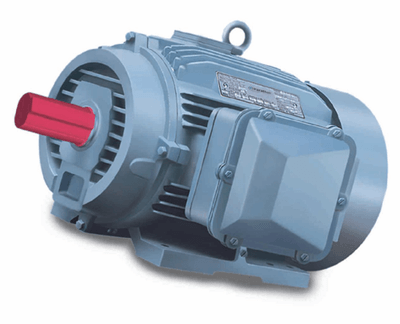

Drehstrommotoren werden häufig in industriellen und kommerziellen Umgebungen eingesetzt, in denen mehr Leistung und Effizienz erforderlich sind.Diese Motoren liefern ein gleichmäßiges Drehmoment und einen zuverlässigen Betrieb und sind somit das Rückgrat von Fertigungslinien, Aufzügen, Pumpen und Fördersystemen.Unter ihnen ist der Käfigläufer-Induktionsmotor aufgrund seiner Langlebigkeit, seines geringen Wartungsaufwands und seiner Kosteneffizienz am beliebtesten.Der Induktionsmotor mit gewickeltem Rotor ermöglicht die Steuerung von Drehmoment und Geschwindigkeit mithilfe externer Widerstände, wodurch er für Anwendungen geeignet ist, bei denen eine variable Geschwindigkeit erforderlich ist.Ein weiterer wichtiger Typ, der Synchronmotor, läuft mit konstanter Drehzahl in exakter Synchronisierung mit der Netzfrequenz und wird in Systemen bevorzugt, die hohe Präzision und konstante Leistung erfordern.

Abgesehen von diesen traditionellen Kategorien gibt es noch weitere Spezial-Wechselstrommotoren Entwickelt für erweiterte oder spezielle Funktionen. Servomotoren bieten eine präzise Positions- und Geschwindigkeitssteuerung und sind daher unverzichtbar in der Robotik, CNC-Maschinen und automatisierten Systemen. Linearmotoren wandeln elektrische Energie direkt in geradlinige Bewegung statt in Rotation um und werden häufig in Magnetschwebebahnen und industriellen Stellantrieben eingesetzt.In der Zwischenzeit, Torquemotoren arbeiten reibungslos bei sehr niedrigen Geschwindigkeiten und werden in Anwendungen wie Folienaufwicklung, Robotik und Spannungskontrollsystemen eingesetzt.

Zusammen treiben diese Arten von Wechselstrommotoren nahezu jedes moderne mechanische System an, von Haushaltsgeräten bis hin zur industriellen Automatisierung.

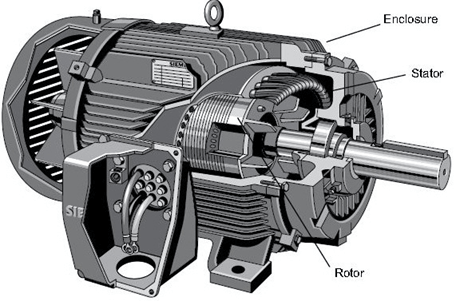

Anatomie von Wechselstrommotoren

Der Erwerb eines tiefgreifenden Verständnisses der Konstruktion von Wechselstrommotoren erweitert unser Verständnis für deren Funktionalität und Betriebsdynamik.Unser Schwerpunkt liegt auf Dreiphasen-Wechselstrommotoren, die aufgrund ihrer Leistungsfähigkeit und Zuverlässigkeit in verschiedenen Branchen weit verbreitet sind.

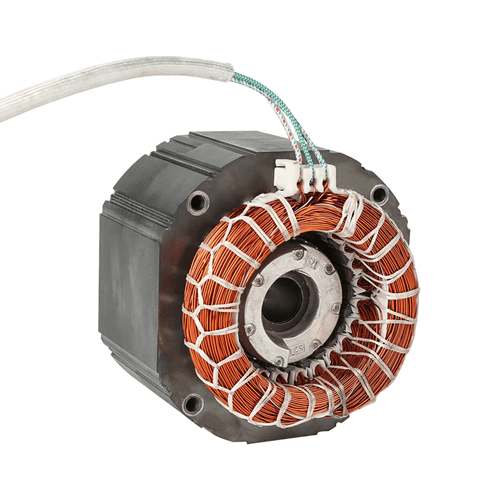

Stator: Ursprung des elektromagnetischen Einflusses

Der Stator dient als stationäre Komponente des Motors und initiiert das für die Rotorbewegung entscheidende elektromagnetische Feld.Es besteht aus einem laminierten Stahlkern kombiniert mit Kupferwicklungen.Dieser laminierte Ansatz trägt dazu bei, Leistungsverluste zu minimieren und gleichzeitig die Wärme effizient abzuleiten, was den Energieverbrauch erhöht.Branchenexperten legen häufig Wert auf die Auswahl hochwertiger Materialien und Präzision bei den Wickeltechniken, um die Leistung zu optimieren und den Wartungsaufwand zu reduzieren.

Rotor: Quelle kinetischer Energie

Die Gestaltung des Rotors, üblicherweise als Käfigläufer, ist von entscheidender Bedeutung für die Umwandlung elektrischer Energie in mechanischen Antrieb.Es erfasst das Magnetfeld des Stators, induziert Strom und dreht sich aufgrund seiner Aluminiumleiterstäbe.Dieses Design ist beabsichtigt, da es die elektrischen Verluste senkt und das Drehmoment erhöht.Modernste Technik schlägt vor, Rotorkonstruktionen an spezifische Anwendungen anzupassen und dabei die Effizienz mit den Drehmomentanforderungen in Einklang zu bringen, die die Betriebseinstellungen widerspiegeln.

Gehäuse und Zusatzkomponenten

Das Gehäuse schützt sowohl den Stator als auch den Rotor vor Umwelteinflüssen wie Staub, Feuchtigkeit und mechanischen Stößen.Der Einbau von Elementen wie Lagern und Kühlventilatoren ist für einen reibungslosen und wärmefreien Betrieb unerlässlich und verlängert die Lebensdauer des Motors.Wartungsexperten betonen die Bedeutung regelmäßiger Inspektionen, um Ausfälle zu verhindern und den kontinuierlichen Betrieb aufrechtzuerhalten.

Rategies integrieren intelligente Technologien, ebnen den Weg für vorausschauende Wartung und Betriebsverbesserungen und stellen sicher, dass Wechselstrommotoren in der Entwicklung von Industriemaschinen an der Spitze bleiben.

Arbeitsfunktion des Wechselstrommotors

Das Funktionsprinzip eines Wechselstrommotors basiert auf dem Wechselwirkung zwischen einem Magnetfeld und einem elektrischen Strom, die zusammen Bewegung erzeugen.Wenn dem Motor Wechselstrom (AC) zugeführt wird, fließt dieser durch die Statorwicklungen – die stationären Drahtspulen, die um die Innenfläche des Motorgehäuses angeordnet sind.Diese Wicklungen erzeugen ein Magnetfeld, das aufgrund der Wechselwirkung des Stroms ständig seine Richtung ändert.Wenn sich die Polarität der Wechselspannung umkehrt, wechseln auch die Magnetpole des Stators, wodurch ein dynamisches Feld im Motor entsteht.

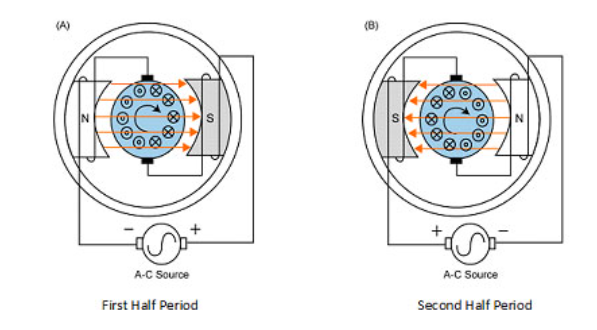

Im Bild oben wird dieser Prozess in zwei Phasen dargestellt, die die abwechselnden Stromzyklen darstellen.Während der erste Halbzeit (A), fließt der Strom in eine Richtung und erzeugt Magnetpole, die auf dem Stator mit Nord (N) und Süd (S) gekennzeichnet sind.Dadurch entsteht ein Magnetfeld, das zu rotieren beginnt, wie durch die orangefarbenen Pfeile dargestellt.Das rotierende Feld interagiert mit dem Rotor – dem rotierenden Teil im Stator –, indem es entweder einen Strom induziert (bei Induktionsmotoren) oder sich an seinen eigenen Magnetpolen ausrichtet (bei Synchronmotoren).Durch diese Wechselwirkung entsteht ein Drehmoment, das den Rotor in Drehung versetzt.

In der zweiten Halbzeit (B) Die Stromrichtung kehrt sich um, wodurch die Magnetpole des Stators ihre Position tauschen.Was zuvor der Nordpol war, wird zum Süden und umgekehrt.Diese Umkehr stoppt die Drehung nicht;Stattdessen ermöglicht es, dass sich das Magnetfeld weiterhin in die gleiche Richtung dreht.Dadurch dreht sich der Rotor gleichmäßig und kontinuierlich, anstatt sich hin und her zu bewegen.Der wiederholte Stromwechsel – 60 Mal pro Sekunde in einem 60-Hz-System – stellt sicher, dass das Magnetfeld und die Rotorbewegung ohne Unterbrechung aufrechterhalten werden.

Bei Drehstrommotoren ist dieser Vorgang noch effizienter.Drei separate Wicklungen sind im Abstand von 120 Grad um den Stator herum angeordnet und an eine dreiphasige Stromversorgung angeschlossen.Jede Phase führt einen Strom, der zu einem anderen Zeitpunkt seinen Höhepunkt erreicht, was zu einem gleichmäßig rotierenden Magnetfeld führt.Der Rotor folgt diesem rotierenden Feld und erzeugt eine gleichmäßige mechanische Bewegung.Dieses Prinzip der elektromagnetischen Induktion ermöglicht es Wechselstrommotoren, elektrische Energie in mechanische Energie umzuwandeln und so Maschinen, Ventilatoren, Pumpen und andere Industrie- oder Haushaltsgeräte mit hoher Zuverlässigkeit und Effizienz anzutreiben.

NEMA-Wechselstrommotorklassifizierung

Das von der National Electric Manufacturers Association (NEMA) entwickelte System zur Klassifizierung von Wechselstrommotoren bietet einen robusten Rahmen für die Untersuchung der Funktionen von Elektromotoren in verschiedenen Branchen.Jede Motorklasse verfügt über einzigartige Leistungsmerkmale, die zu bestimmten Betriebsbedingungen passen.Diese durchdachte Kategorisierung unterstützt die Auswahl eines Motors, der den unterschiedlichen industriellen Anforderungen gerecht wird und so den Betriebsablauf und die Zuverlässigkeit verbessert.

Motoren der Klasse A

Mit mittleren Anlaufströmen und einem Schlupf von im Allgemeinen etwa 5 % zeichnen sich Motoren der Klasse A durch Vielseitigkeit und Ausgewogenheit aus.Sie werden in Ventilatoren, Gebläsen und leichten Industriemaschinen eingesetzt und zeichnen sich durch Anpassungsfähigkeit und konstante Leistung unter wechselnden Bedingungen aus.Techniker mit umfassender Erfahrung greifen häufig auf diese Motoren zurück, weil sie zuverlässig ein harmonisches Leistungsniveau über mehrere Anwendungen hinweg liefern.

Motoren der Klasse B

Motoren der Klasse B werden mit ihrer effizienten Bauweise mit Standard-Kippmoment und minimierten Anlaufströmen vorwiegend für den allgemeinen Einsatz eingesetzt.Sie erzielen hervorragende Leistungen im Standardbetrieb und sorgen für einen geringen Stromverbrauch.Die Verbreitung dieser Motoren in Industrieszenarien unterstreicht ihre Fähigkeit, wirtschaftlich zu arbeiten, ohne Einbußen bei der Betriebsleistung hinnehmen zu müssen, was sie zu einer ersten Wahl für normale Industrieaufgaben macht.

Motoren der Klasse C

Motoren der Klasse C sind dafür bekannt, ein hohes Drehmoment bei gleichzeitig niedrigem Anlaufstrom zu liefern. Sie sind für die Bewältigung robuster, schwerer Aufgaben wie Fördersysteme und Steinbrecher konzipiert.Sie eignen sich für Umgebungen, in denen dauerhafte Zuverlässigkeit von entscheidender Bedeutung ist.Bediener in Industrieumgebungen verlassen sich regelmäßig auf diese Motoren, um anspruchsvolle Aufgaben mit bemerkenswerter Effizienz zu bewältigen, und freuen sich über die Stärke der Motoren und das gleichmäßige Lastmanagement.

Motoren der Klasse D

Motoren der Klasse D zeichnen sich durch ein hohes Drehmoment bei blockiertem Rotor und variablen Schlupf aus und sind speziell für die Bewältigung von Vorgängen mit erheblicher Trägheit wie Kränen und schweren Hebegeräten geeignet.Ihr Einsatz in diesen anspruchsvollen Rollen zeigt ihre präzise und leistungsstarke Anwendung dort, wo sie am meisten benötigt wird.Profis schätzen diese Motoren oft wegen ihrer speziellen Stärke und Finesse, die eine sorgfältige und zuverlässige Leistung bei Aufgaben gewährleisten, die viel Kraft erfordern.

Anwendungen von Wechselstrommotoren

Industrielle Anwendungen

In Fabriken sorgen Wechselstrommotoren dafür, dass Förderbänder Produkte von einem Ort zum anderen transportieren.Sie werden auch in Maschinen verwendet, die Materialien mit hoher Genauigkeit schneiden, bohren oder formen.Aufzüge und Rolltreppen nutzen Wechselstrommotoren, um sich sicher und reibungslos zu bewegen.Darüber hinaus sind Kräne, Hebezeuge und Roboterarme auf Wechselstrommotoren angewiesen, um schwere Lasten zu heben und präzise Bewegungen in automatisierten Systemen auszuführen.

HVAC-Systeme

In Heizungs-, Lüftungs- und Klimaanlagen (HVAC) steuern Wechselstrommotoren Ventilatoren, die die Luft bewegen und Räume auf der richtigen Temperatur halten.Sie können die Geschwindigkeit problemlos ändern, was dazu beiträgt, Energie zu sparen und den Verschleiß der Ausrüstung zu verringern.Ihr reibungsloser Betrieb trägt auch dazu bei, den Geräuschpegel in Wohnungen und Büros zu senken.

Elektrofahrzeuge

Wechselstrommotoren werden auch in Elektrofahrzeugen (EVs) verwendet.Sie helfen beim regenerativen Bremsen, das Energie spart, indem es Bewegung wieder in Strom umwandelt.Einige Elektrofahrzeuge verwenden Wechselstrom-Induktionsmotoren, da diese eine hohe Leistung liefern und wenig Wartung erfordern.Diese Eigenschaften machen sie ideal für moderne, umweltfreundliche Fahrzeuge.

Haushaltsgeräte

Zu Hause betreiben Wechselstrommotoren alltägliche Geräte wie Waschmaschinen, Ventilatoren, Staubsauger, Kühlschränke und Klimaanlagen.In der Küche treiben sie Mixer, Mixer und Geschirrspüler an.Durch ihre leise und gleichmäßige Leistung eignen sie sich perfekt für den Hausgebrauch.

Landwirtschaft

In landwirtschaftlichen Betrieben treiben Wechselstrommotoren Wasserpumpen für die Bewässerung, Getreidetrockner und Futtermischwagen an.Sie kommen mit schwierigen Bedingungen zurecht und können stundenlang ohne Probleme laufen.Sie werden auch in Ventilatoren eingesetzt, die für gute Belüftung und Komfort in den Viehbereichen sorgen.

Erneuerbare Energie

Wechselstrommotoren spielen eine Rolle in erneuerbaren Energiesystemen wie Wind- und Wasserkraftwerken.Sie können als Generatoren arbeiten und mechanische Energie in Elektrizität umwandeln.In Solarsystemen bewegen sie Sonnenkollektoren, um der Sonne zu folgen und mehr Energie zu sammeln.

Transport und Infrastruktur

Wechselstrommotoren sind auch in Zügen, Straßenbahnen und U-Bahnen zu finden, da sie eine sanfte Geschwindigkeitsregelung und ein starkes Drehmoment bieten.In Flughäfen und großen Lagerhäusern treiben sie Förderbänder und Gepäcksysteme an, die Waren effizient transportieren.

Vor- und Nachteile von Wechselstrommotoren

Positive Eigenschaften von Wechselstrommotoren

Wechselstrommotoren zeichnen sich durch eine lange Lebensdauer aus, die sich aus ihrer robusten Bauweise ergibt und den Verschleiß bei längerer Nutzung verringert.Diese Widerstandsfähigkeit führt zu einer erheblichen Reduzierung der laufenden Wartung und ermöglicht so zahlreichen Unternehmen wirtschaftlich sinnvolle Entscheidungen.Ihre energieeffiziente Natur sorgt für geringere Betriebskosten und einen geringeren ökologischen Fußabdruck.Wechselstrommotoren weisen die Fähigkeit auf, trotz schwankender Lasten eine stabile Drehzahl beizubehalten und bieten so eine zuverlässige und konstante Leistung.In Kombination mit Frequenzumrichtern (VFDs) bieten sie erweiterte Fähigkeiten bei der Geschwindigkeitsregelung und bieten individuelle Flexibilität, um unterschiedlichen industriellen Anforderungen gerecht zu werden.

Herausforderungen im Zusammenhang mit Wechselstrommotoren

Die Vorabinvestitionen für Wechselstrommotoren sind im Vergleich zu Gleichstrommotoren aufgrund ihrer komplizierten Technologie und Struktur höher.In Szenarien, in denen häufige Geschwindigkeitsanpassungen erforderlich sind, erfordert die Komplexität der Steuerungssysteme spezielle Werkzeuge und Kenntnisse, was einschüchternd sein kann.Darüber hinaus können Probleme wie Anpassungen des Leistungsfaktors und Spannungsschwankungen Hürden darstellen und möglicherweise die Funktionalität und Betriebseffizienz beeinträchtigen.Wenn diese Bedenken mit bewussten Designentscheidungen und strategischen Investitionen in Nebensysteme sorgfältig angegangen werden, können potenzielle Probleme gemildert werden.

Trotz der höheren Anfangsinvestition und der komplizierten Natur von Wechselstrommotoren übertreffen ihre Vorteile häufig diese Herausforderungen.Dies gilt insbesondere in Umgebungen, in denen Beständigkeit und Energieeffizienz im Vordergrund stehen.Ein tiefes Verständnis ihrer Arbeitsweise und die Fähigkeit, typische Probleme anzugehen, sind entscheidend dafür, dass sie ihre Fähigkeiten in verschiedenen Anwendungen voll ausschöpfen können.

Abschluss

Die Fähigkeit von Wechselstrommotoren, elektrische Energie effizient in mechanische Bewegung umzuwandeln, hat die Arbeitsweise in der Industrie verändert und bietet zuverlässige Leistung und langfristige Haltbarkeit.Durch kontinuierliche Verbesserungen bei Materialien, Steuerungssystemen und der VFD-Technologie (Variable Frequency Drive) werden Wechselstrommotoren noch anpassungsfähiger, energieeffizienter und präziser.Obwohl sie hinsichtlich der Steuerungskomplexität und der Anschaffungskosten gewisse Herausforderungen mit sich bringen können, überwiegen ihre lange Lebensdauer und überlegene Leistung diese Nachteile oft.

Häufig gestellte Fragen [FAQ]

1. Was ist der Hauptzweck eines Wechselstrommotors?

Der Hauptzweck eines Wechselstrommotors besteht darin, Wechselstrom in mechanische Energie umzuwandeln.Diese Energie erzeugt Rotation, die Maschinen, Pumpen, Lüfter und viele andere mechanische Systeme in allen Branchen antreibt.

2. Wie unterscheidet sich ein Wechselstrommotor von einem Gleichstrommotor?

Wechselstrommotoren werden mit Wechselstrom betrieben und eignen sich am besten für Daueranwendungen mit hoher Leistung, während Gleichstrommotoren Gleichstrom verwenden und für Systeme mit variabler Drehzahl oder Niederspannung bevorzugt werden.Wechselstrommotoren sind im Allgemeinen langlebiger und erfordern weniger Wartung.

3. Warum werden in den meisten industriellen Anwendungen Wechselstrommotoren eingesetzt?

Wechselstrommotoren werden in der Industrie häufig eingesetzt, da sie ein gleichmäßiges Drehmoment, einen effizienten Betrieb und eine langfristige Zuverlässigkeit bieten.Sie können schwere Lasten bewältigen, kontinuierlich laufen und lassen sich über Frequenzumrichter (VFDs) problemlos in Automatisierungssysteme integrieren.

4. Kann die Drehzahl eines Wechselstrommotors gesteuert werden?

Ja.Die Drehzahl eines Wechselstrommotors kann durch Anpassen der Frequenz seiner Stromversorgung mithilfe eines VFD gesteuert werden.Dies ermöglicht eine präzise Geschwindigkeitsregelung und Energieeinsparungen sowohl im industriellen als auch im gewerblichen Bereich.

5. Was sind die Hauptvorteile des Einsatzes von Wechselstrommotoren?

Wechselstrommotoren sind effizient, zuverlässig und im Laufe der Zeit kostengünstig.Sie bieten konstante Leistung, geringen Wartungsaufwand und reibungslosen Betrieb.In Kombination mit modernen Steuerungssystemen können sie außerdem die Energieeffizienz verbessern und die Betriebskosten senken.

6. Müssen Wechselstrommotoren regelmäßig gewartet werden?

Wechselstrommotoren erfordern im Vergleich zu anderen Motortypen nur minimale Wartung.Routinekontrollen – wie die Inspektion der Lager, die Reinigung der Kühlöffnungen und die Sicherstellung einer ordnungsgemäßen Schmierung – tragen dazu bei, ihre Lebensdauer zu verlängern und die Leistung aufrechtzuerhalten.

7. Was führt zur Überhitzung eines Wechselstrommotors?

Überlastung, schlechte Belüftung, falsche Spannung oder beschädigte Lager können zu Überhitzung führen.Durch die Gewährleistung eines ordnungsgemäßen Luftstroms, ausgeglichener Lasten und regelmäßiger Inspektionen werden thermische Belastungen vermieden und der Motor effizient betrieben.
