12 Gauge -Drahtvergütung: Wie viele Verstärker kann es umgehen?

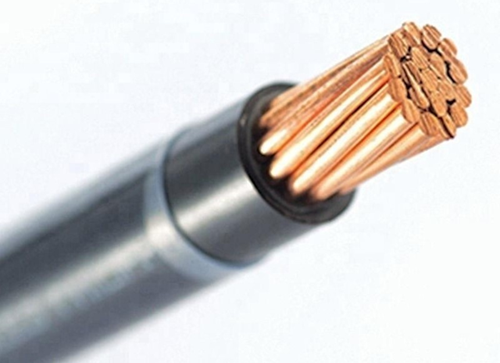

Bei der Auswahl elektrischer Verkabelung ist es wichtig, die richtige Drahtgröße auszuwählen, um alles sicher zu halten und ordnungsgemäß zu arbeiten.12-Gauge (12 AWG) Draht ist eine der häufigsten Optionen für Häuser, Autos, Verlängerungskabel und sogar Lautsprecher.Aber wie viel Strom kann es umgehen?Die Antwort hängt von mehreren Faktoren wie Drahtlänge, Temperatur und der Installation ab.Die Verwendung der falschen Drahtgröße kann zu Überhitzung, Stromverlust oder sogar Brandgefahren führen.Mit diesem Leitfaden können Sie verstehen, wie viele Verstärker ein 12-Gauge-Draht tragen können, was sich auf die Kapazität auswirkt und wie die sicherste Option für Ihre Anforderungen ausgewählt werden kann.

Katalog

Physikalische Abmessungen und Dicke von 12-Gauge-Draht

Die physikalischen Abmessungen eines 12 AWG -Drahtes bestimmen seine elektrische Leistung und mechanische Eigenschaften.Ein solider Kupferleiter hat die folgenden Standardmessungen:

• Durchmesser: 2,0525 mm (0,0808 Zoll)

• Querschnittsfläche: 3,3088 mm² (0,0051 in²)

Strandierte 12-Gauge-Draht, während die gleiche Klassifizierung der Gauge beibehalten wird, hat aufgrund der Luftlücken zwischen den Strängen leicht unterschiedliche Abmessungen.Trotzdem bleibt seine elektrische und mechanische Leistung dem festen Draht ähnlich, was es zu einer gemeinsamen Wahl in flexiblen Anwendungen macht.

Stromverriegelungskapazität von 12-Gauge-Draht

Die Stromversorgung eines 12-Gauge-Drahtes wird durch die maximale Temperaturbewertung und -installationsmethode bestimmt.Die folgenden Werte gelten für einen festen Kupferleiter, der in der Isolierung eingeschlossen ist:

• 60 ° C (140 ° F): 20 Ampere

• 75 ° C (167 ° F): 25 Ampere

• 90 ° C (194 ° F): 30 Ampere

Bei den meisten Installationen sind 20 Ampere bei 60 ° C (140 ° F) aufgrund von Sicherheitsvorschriften der Standard.Eine höhere temperaturbewertete Isolierung kann jedoch eine erhöhte Verbesserung ermöglichen, sofern andere Sicherheitsfaktoren berücksichtigt werden.

80% Regel für die sichere Stromkapazität

Um eine Überhitzung und vorzeitige Isolationsverschleiß zu vermeiden, müssen viele Sicherheitscodes auf 80% des theoretischen Maximums begrenzt werden:

• 60 ° C (140 ° F): 16 Ampere (20 × 0,8)

• 75 ° C (167 ° F): 20 Ampere (25 × 0,8)

• 90 ° C (194 ° F): 24 Ampere (30 × 0,8)

In praktischen Installationen sollte ein 12 AWG -Draht bei 60 ° C eher als 16 -Ampere -Draht als 20 Ampere behandelt werden, um einen sicheren Betrieb und eine verlängerte Lebensdauer zu gewährleisten.

10% REGEL Länge Überlegungen

Mit zunehmender Drahtlänge werden Widerstand und Spannungsabfall signifikanter.Um auszugleichen, wird die 10% -Regel angewendet, wodurch die Stromversorgung um 10% pro 50 Fuß (~ 15 m) Drahtlänge verringert wird.Beispielsweise wird ein 150 Fuß langes 12 AWG-Draht bei 60 ° C (140 ° F) unter Verwendung von:

I (a) = 20 * 0,8 / 1,3 = ~ 12,3 Ampere

Die folgende Tabelle zeigt angepasste Ampazitätswerte, unter Berücksichtigung sowohl der 80% -Regel- als auch der 10% -Regel:

Drahtlänge (ft)	@60 ° C (140 ° F)	@75 ° C (167 ° F)	@90 ° C (194 ° F)
Standard Ampendigkeit	20	25	30
80% Regel Angewandt	16	20	24
50 Fuß	14.5	18.1	21.8
100 Fuß	13.3	16.6	20
150 Fuß	12.3	15.3	18.4
200 Fuß	11.4	14.2	17.1

Durch die Befolgung dieser Temperaturbewertungen, Sicherheitsregeln, Anpassungen der Drahtlänge und leitenden Faktoren können 12-Gauge-Drahtanlagen für Sicherheit, Zuverlässigkeit und Einhaltung der elektrischen Standards optimiert werden.

Ampendigkeit von 12-Gauge-Draht in Open Air

Die Stromversorgung eines 12-Gauge-Drahtes (12-Gauge) variiert je nachdem, ob er freiluft oder freier Luft ausgesetzt ist.Im Gegensatz zu geschlossenen Drähten, die Wärme fangen, weisen Drähte in offener Luft eine bessere Wärmeableitung auf, sodass sie sicher höhere Ströme verarbeiten können.Zusätzlich hängt die Stromversorgung vom Drahtmaterial ab - Koper oder Aluminium -, wie sich ihre elektrische Leitfähigkeit unterscheidet.

Die folgende Tabelle zeigt die Standardverlust für feste Kupfer- und Aluminium-12-Gauge-Drähte in freier Luft bei verschiedenen Temperaturwerten:

Temperatur	12 AWG Kupfer Draht (Verstärker)	12 Awg Aluminiumdraht (Verstärker)
60 ° C (140 ° F)	30	25
75 ° C (167 ° F)	35	30
90 ° C (194 ° F)	40	35

Bei Freiluftinstallationen wird Kupferdraht aufgrund einer höheren Leitfähigkeit und Zuverlässigkeit gegenüber Aluminium bevorzugt.Andere Anpassungen - wie die 80% -Regel- und 10% -Regel - gelten jedoch immer noch für kontinuierliche Lasten und längere Drahtläufe.

Vergleich von 10 AWG-, 12 AWG- und 14 AWG -Drähten

Abbildung 2. Vergleich von 10 AWG-, 12 AWG- und 14 AWG -Drähten

Drahtmessgröße wirkt sich direkt auf die Dicke und Stärbung aus - die Strommenge, die ein Draht sicher tragen kann.Unter den am häufigsten verwendeten Größen werden häufig 10 AWG-, 12 AWG- und 14 AWG -Drähte für elektrische Anwendungen verglichen.Die folgende Tabelle bietet einen Nebenseitigkeitsvergleich ihres Durchmessers, ihres Querschnittsbereichs und ihres Stromversorgung bei verschiedenen Temperaturen.

AWG -Größe	Durchmesser (mm)	Durchmesser (Zoll)	Querschnitt Fläche (mm²)	Querschnitt Fläche (in²)	Ampendigkeit @ 60 ° C (140 ° F) (a)	Ampendigkeit @ 75 ° C (167 ° F) (a)	Ampendigkeit @ 90 ° C (194 ° F) (a)
10 AWG	2.5882	0,1019	5.2612	0,0082	30	35	40
12 Awg	2.0525	0,0808	3.3088	0,0051	20	25	30
14 Awg	1.6277	0,0641	2.0809	0,0032	15	20	25

Schlüsselvergleiche

Drahtdicke und Querschnittsfläche

• 12 AWG -Draht ist dicker als 14 AWG, sodass es mehr Strom verarbeiten kann.

• 10 AWG-Draht hat fast das doppelte Querschnittsbereich von 14 AWG, was die beste Wahl für Schaltkreise mit höherer Leistung ist.

Aktuelle Kapazität (Strom)

• 10 AWG-Draht unterstützt den höchsten Strom und sorgt für Hochleistungsgeräte und Schaltungen ideal.

• 12 AWG -Draht ist der Standard für Wohngeschäfte und Beleuchtungsschaltungen für 20 Ampere.

• 14 AWG-Draht, der dünnste der drei, wird typischerweise für 15-Ampere-Schaltkreise und lichtdaten elektrische Lasten verwendet.

Auswahl zwischen 12-Gauge- und 14-Gauge-Draht für Steckdosen

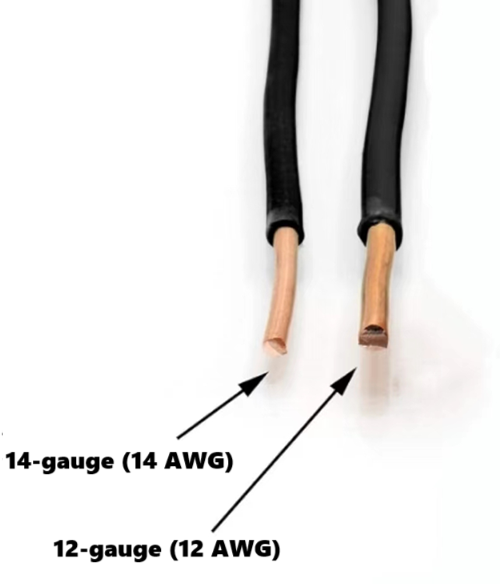

Abbildung 3. 12-Gauge und 14-Gauge-Draht für Auslässe

Eine der häufigsten Verkabelungsfragen ist, ob 12 AWG (12-Gauge) oder 14 AWG-Draht für Standard-Wandauslässe verwendet werden sollen.Die Entscheidung hängt von der Bewertung des Leistungsschalters, der elektrischen Belastung und der Sicherheitsanforderungen ab.

• 14 AWG-Draht wird für 15-Ampere-Schaltungen bewertet und für leichtere Lasten verwendet.

• 12 AWG-Draht werden für 20-Ampere-Schaltungen bewertet, wodurch die minimal empfohlene Größe für die meisten Haushaltsgeschäfte ist.

• Für maximale Sicherheit und Effizienz ist 10 AWG-Draht in Hochlastanwendungen oder längeren Läufen ratsam, da die Spannungsabfall- und Wärmeansammlung reduziert wird.

Warum 14-Gauge-Draht für Steckdosen vermeiden?

Ein 12-Gauge-Draht bei 60 ° C (140 ° F) kann 16 Ampere kontinuierlich unter der 80% -Regel verarbeiten, aber zusätzliche Faktoren reduzieren seine tatsächliche sichere Kapazität:

• Leitungsvergütung: Wenn mehrere Drähte in einer Leitung gebündelt werden, verringert der Wärmeaufbau ihre Fähigkeit, Strom sicher zu tragen.

• Gerätenachfrage: Hochleistungsgeräte ziehen aktueller und machen in einigen Fällen 12 AWG-Verkabelungen kaum ausreichend.

Für eine zuverlässige langfristige Leistung sollte 12 AWG das Minimum sein, während 10 AWG für hochdarstellende Filialen bevorzugt werden.

Arten von 12-Gauge-Kabelkabeln: 12/2, 12/3 und 12/4

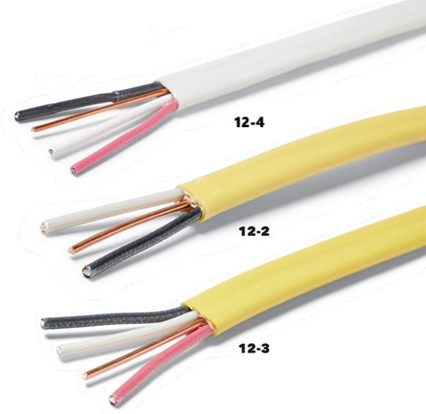

Abbildung 4. Arten von 12-Gauge-Kabelkabeln: 12/2, 12/3 und 12/4

Elektrische Drähte werden typischerweise in Kabel mit mehreren Leitern gebündelt und nicht einzeln verwendet.Diese Kabel sind basierend auf der Anzahl der Leiter und Drahtmessgeräte mit 12/2, 12/3 und 12/4 Kabelkabeln die häufigsten Konfigurationen.

Die Notation "12/x Draht" bezeichnet das Kabel enthält eine x-Anzahl von 12-Gauge-Leitern sowie einen Erdungsdraht:

• 12/2 Draht (12-2 Draht) → zwei 12 AWG-Leiter + ein Erdungsdraht

• 12/3 Draht (12-3 Draht) → Drei 12 AWG-Leiter + ein Erdungsdraht

• 12/4 Draht (12-4 Draht) → vier 12 AWG-Leiter + ein Erdungsdraht

Verständnis von Drahtfarbcodes

Um eine korrekte Installation zu gewährleisten, werden Leiter basierend auf ihrer Funktion farbcodiert.Die Farbcodierung variiert jedoch je nach elektrischem System und regionalen Standards:

• DC (Gleichstrom-) und Wechselstromsysteme (Wechselstrom) verwenden unterschiedliche Farbcodes.

• 120 V, 208 V und 240 V AC -Verkabelung folgen unterschiedlichen Konventionen als 277 V und 480 V AC -Systeme.

• Die Farbcodes unterscheiden sich nach dem Land. Beziehen Sie sich daher immer vor der Installation auf lokale elektrische Vorschriften.

Bedeutung der richtigen Drahtgrößen

Ein gut großer Draht sorgt für eine sichere und zuverlässige elektrische Leistung.Die Verwendung eines untergroßen Drahtes kann zu Überhitzung und Isolationsschäden, häufigen Leistungsschalterfahrten und erhöhtem Risiko für Kurzschaltungen und elektrische Brände führen.

Während dünnere Drähte die Anfangskosten senken können, stellen sie langfristige Sicherheits- und Leistungsrisiken dar.Die Auswahl des richtigen Drahtmessgeräts verbessert die Systemzuverlässigkeit und Sicherheit im Laufe der Zeit.Befolgen Sie für jede elektrische Installation immer die Industriestandards und lokale elektrische Codes.Wenn Sie sich nicht sicher sind, wenden Sie sich an einen lizenzierten Elektriker, um die ordnungsgemäßen Verdrahtungspraktiken und die Einhaltung der Sicherheitsvorschriften sicherzustellen.

Abschluss

Durch die Auswahl der richtigen Drahtgröße ist Ihr elektrisches System sicher und funktioniert gut.Der 12-Gauge-Draht ist beliebt, aber wie viel Leistung erledigt kann, hängt von der Temperatur, der Drahtlänge und der Installation ab.Die Verwendung des falschen Drahtes kann zu Überhitzung, Stromverlust oder sogar Bränden führen. Befolgen Sie daher immer die Sicherheitsregeln und überprüfen Sie die elektrischen Codes.Denken Sie darüber nach, wie lange der Draht ist und wie viel Kraft er tragen muss.Wenn Sie sich nicht sicher sind, bitten Sie einen Elektriker um Hilfe.Wenn Sie jetzt den richtigen Draht auswählen, können Sie später Probleme vermeiden.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen festem und gestrandetem 12 -Gauge -Draht?

Ein fester 12-Gauge-Draht ist ein einzelner dicker Kupferdraht, wodurch er stark und am besten für feste Verkabelung in Wänden, Steckdosen und Brecher-Panels ist.Es hält seine Form, wenn sie gebogen wird, und bietet eine bessere Leitfähigkeit, da es keine Lücken im Metall gibt.Strandiertes 12-Gauge-Draht besteht aus vielen dünnen Kupfersträngen, die zusammengedreht sind, wodurch er flexibler und leichter zu beugen ist.Es wird üblicherweise in Verlängerungskabeln, Fahrzeugen und Orten verwendet, an denen sich Drähte bewegen müssen.Es ist jedoch schwieriger, eine Verbindung herzustellen, da die Stränge ausfransen können, sodass Crimp -Steckverbinder oder spezielle Terminals sicher sein können.

2. Ist 12 AWG -Kabel für den Außengebrauch geeignet?

Ja, aber nur, wenn es der richtige Typ ist.Normaler 12 AWG -Indoor -Draht (wie Romex) ist nicht sicher für die Verwendung im Freien, da er nicht mit Feuchtigkeit oder Sonnenlicht umgehen kann.Für vergrabene Kabel ist das UF-B-Kabel (Underground Feeder) am besten, da es eine harte, wasserdichte Beschichtung hat.Wenn THWN-2-Draht im Freien 12 AWG in einem Kanal laufen, ist er eine bessere Wahl, da er wasserfest und hitzebeständig ist.Versiegeln Sie immer Einstiegspunkte, um Wasser fernzuhalten, und verwenden Sie wetterfeste Kisten für sichere Verbindungen.

3. Kann 12-Gauge-Kabel für Hochspannungsanwendungen verwendet werden?

Es hängt davon ab, was Sie mit hoher Spannung meinen.12 AWG -Draht ist für 120 V- und 240 -V -Schaltungen sicher, die in Häusern Standard sind.Wenn Sie es für die industrielle Hochspannung (über 600 V) benötigen, muss die Drahtisolierung dafür bewertet werden.In diesen Fällen wird THHN- oder THWN-2-Draht in einer Schutzkanal verwendet.Die Drahtgröße selbst ist nicht das Problem-es ist die Isolier- und Sicherheitsregeln, die feststellen, ob sie zulässig sind.

4. Was passiert, wenn Sie einen 12 -Gauge -Draht überladen?

Wenn zu viel Strom durch einen 12 AWG -Draht fließt, erwärmt er sich.Zunächst kann die Isolierung schwächen, aber wenn die Überlastung fortgesetzt wird, kann die Isolierung schmelzen, das nackte Kupfer freisetzen und Funken, Kurzschlüsse oder sogar Brände verursachen.Wenn die Schaltung über einen ordnungsgemäß bewerteten Brecher (normalerweise 20A für 12 AWG) verfügt, sollte der Unterbrecher ausgelöst werden, bevor ein schwerwiegender Schaden auftritt.Aber häufige Überlastung schwächt den Draht im Laufe der Zeit, auch wenn der Breaker unterwegs ist.Aus diesem Grund stellen Elektriker sicher, dass die Drähte den Anforderungen der Schaltung entsprechen und unnötige Spleiße vermeiden, die Schwachstellen erzeugen könnten.

5. Beeinflusst die Drahtlänge die 12 -Gauge -Drahtleistung?

Ja, längere Drähte erzeugen mehr Widerstand, was bedeutet, dass Spannungsabfälle wenn der Strom durch den Draht führt.Wenn der Lauf zu lang ist, können die Lichter dunkeln, die Motoren können langsamer laufen oder Geräte funktionieren möglicherweise nicht ordnungsgemäß.In einer 120-V-Schaltung könnte beispielsweise ein 100-Fuß-Draht von 12 AWG 3-5% seiner Spannung verlieren.Um dies zu beheben, verwenden Elektriker dickere Draht (wie 10 AWG oder 8 AWG) für lange Läufe.Sie überprüfen auch die Spannung am anderen Ende einer Schaltung, um sicherzustellen, dass sie für die verwendeten Geräte immer noch stark genug ist.
