10K Potentiometer -Leitfaden: Spezifikationen und Anwendungen

Potentiometer sind überall - in Lautstärkeknöpfen, leichten Dimmern und Steuerblättern - einstellen, die Klang, Helligkeit und Sensoreinstellungen einstellen.Das 10 -km -Potentiometer ist einer der häufigsten Typen und bietet eine präzise Widerstandskontrolle für die Elektronik aller Art.Egal, ob Sie Ingenieur, Student oder DIY-Enthusiast sind, zu verstehen, wie es funktioniert, kann Ihnen helfen, die Schaltkreise mit Leichtigkeit zu verkaufen.Dieser Leitfaden deckt alles ab, was Sie wissen müssen, von der Funktionsweise der Spezifikationen und Anwendungen.

Katalog

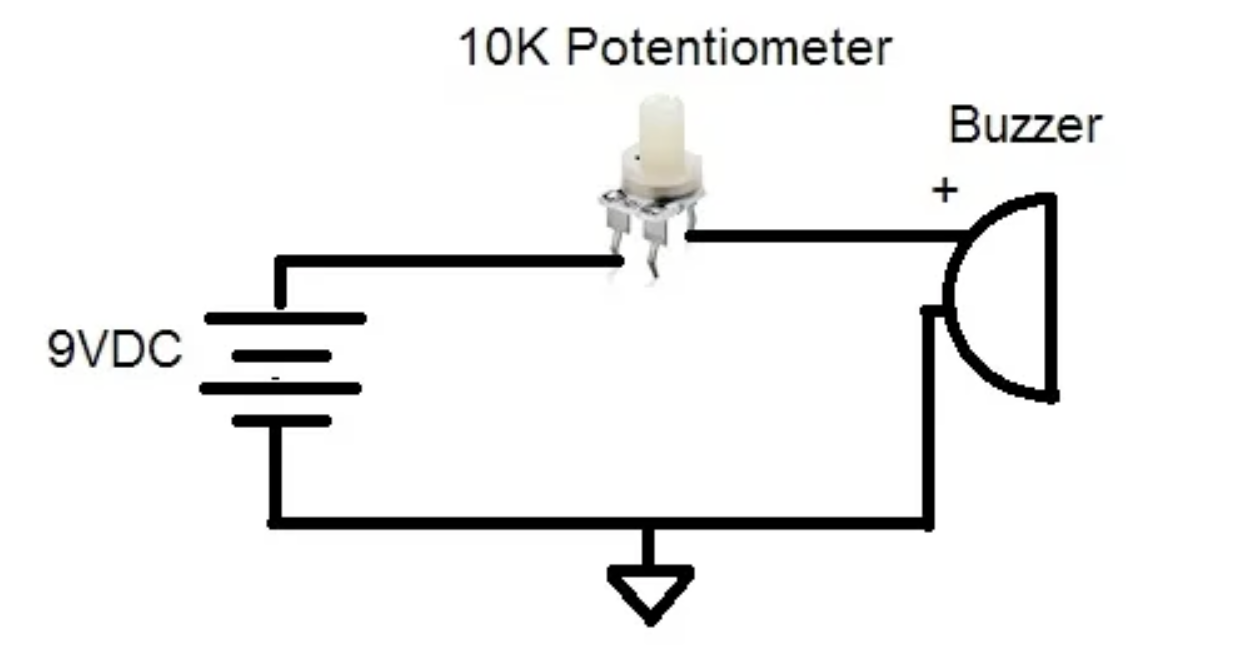

Abbildung 1. 10K Potentiometer

10K Potentiometer -Übersicht

Ein 10 -km -Potentiometer ist ein variabler Widerstand, der den Widerstand zwischen 10 und 10.000 Ohm (10 kΩ) einstellt.Es hat drei Klemmen: zwei feste Klemmen an jedem Ende und einen beweglichen Scheibenwischer, der entlang einer Widerstandsspur gleitet.Diese Bewegung ermöglicht eine präzise Steuerung der Spannung oder des Stroms in einem Stromkreis, indem ein Knopf gedreht oder einen Hebel geschoben wird.

Diese Flexibilität macht das 10-km-Potentiometer in Schaltkreisen, die Echtzeit-Widerstandsanpassungen erfordern, wesentlich.Es spielt eine Schlüsselrolle bei der Einstellung von Radio -Tuning, Audiovolumensteuerung und Sensor -Schwellenwert und ermöglicht reibungslose Signalmodifikationen, ohne Komponenten zu ersetzen.

10k Potentiometer -Struktur

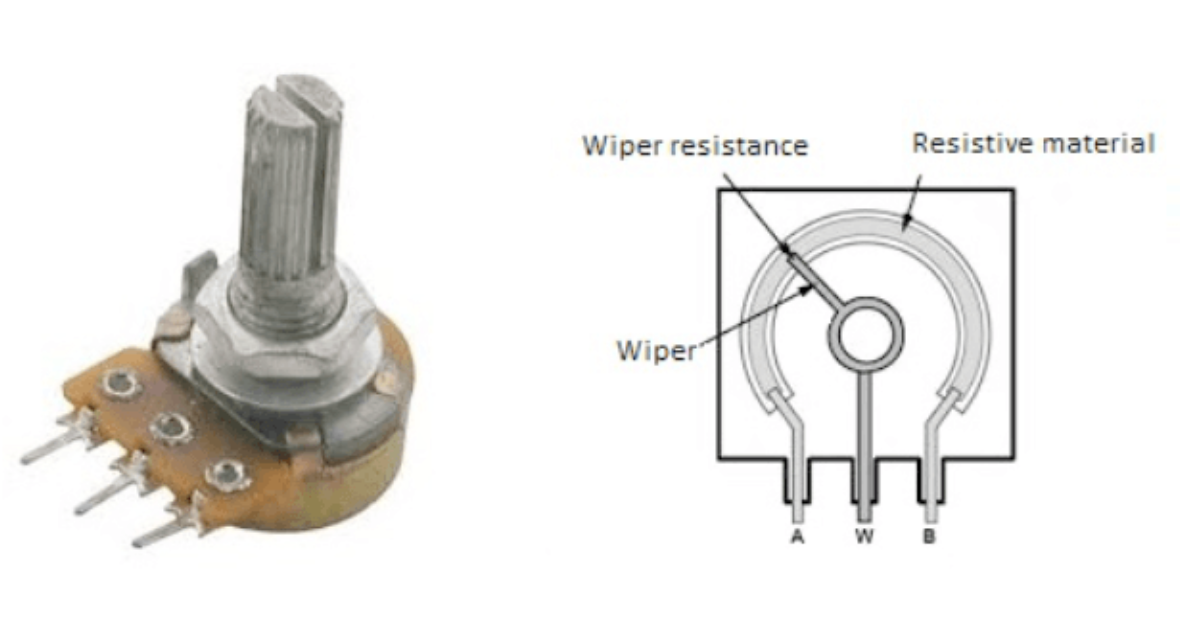

Abbildung 2. Interne Struktur von 10 km Potentiometer

Ein 10 -km -Potentiometer besteht aus einem Widerstandselement und einem Scheibenwischer, der sich entlang einer leitenden Strecke bewegt.Die beiden festgelegten Klemmen an jedem Ende definieren einen Gesamtwiderstand von 10.000 Ohm (10 kΩ).Während sich der Scheibenwischer bewegt, teilt er diesen Widerstand in zwei variable Abschnitte auf und stellt den Gesamtwiderstand des Schaltkreises ein.

Dieses Design ermöglicht es dem Potentiometer, als Spannungsteiler oder variabler Widerstand zu fungieren, sodass es sowohl für analoge als auch für digitale Schaltungen sehr vielseitig ist.Es wird üblicherweise in der Signalmodulation, der Sensorkalibrierung und der elektronischen Feinabstimmung verwendet, bei denen genaue Anpassungen erforderlich sind.

Wie funktioniert 10K Potentiometer?

Ein 10 -km -Potentiometer ist ein variabler Widerstand, der den Widerstand von 0 Ω auf 10 kΩ einstellt, indem ein Wischer entlang einer Widerstandsspur bewegt wird.Es verfügt über drei Klemmen: zwei feste Enden und ein Middle Wiper -Anschluss, das den Widerstand basierend auf der Position ändert.

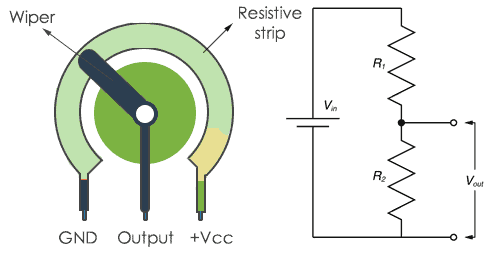

Abbildung 3. Arbeiten von 10 km Potentiometer

Wie funktioniert es?

• als Spannungssteiler - Wenn alle drei Klemmen verwendet werden, teilt sie die Spannung auf und erzeugt einen variablen Ausgang.Häufig in Audiokontrollen und Sensorschaltungen.

• Als variabler Widerstand (Rheostat -Modus) - Verwenden Sie nur einen festgelegten Anschluss und den Wischer, steuert den Stromfluss, ideal für Motordrehzahlregelung und Dimmer.

Durch das Drehen eines Knopfes oder das Schieben eines Hebels bietet ein 10 -km -Potentiometer eine präzise Steuerung in Anwendungen wie Volumeneinstellung, Sensorstimmen und Schaltkalibrierung.

Technische Funktionen von 10K Potentiometer

• Einstellbarer Widerstand: Das 10-km-Potentiometer ermöglicht eine präzise Widerstandskontrolle und macht es ideal für die Lautstärkeregelung, die Einstellung der Helligkeit und die elektronischen Schaltkreise für Feinabstimmungen.Es ermöglicht elektrische Echtzeit-Anpassungen in der Unterhaltungselektronik und der Industriesysteme.

• Drei-terminales Design: Mit zwei festen Klemmen und einem variablen Wischer kann das 10 -km -Potentiometer sowohl als Spannungsteiler als auch als variabler Widerstand fungieren.Diese Konfiguration macht es für die Signalverarbeitung, die Sensorkalibrierung und die Leistungsregelung in elektronischen Schaltungen wesentlich.

• Lineare und logarithmische Verjüngungen: 10K Potentiometer sind in zwei Arten erhältlich: Linear Taper bietet eine stetige Widerstandsänderung, wodurch es ideal für präzise und proportionale Anpassungen ist.Logarithmic Taper ist für Audio- und Lautstärkeregelung konzipiert und entspricht genau, wie menschliche Ohren die Klangintensität wahrnehmen.

• Breiter Betriebsspannungsbereich : Diese Potentiometer unterstützen einen breiten Spannungsbereich, der je nach Modell von einigen Volt bis zu mehreren hundert Volt variiert.Dies macht sie sowohl für Schaltkreise mit geringer Leistung als auch für Hochleistungsschaltungen anpassbar.

• Kompakt und langlebig: Für platzbegrenzte Elektronik sind 10K-Potentiometer klein und doch langlebig.Ihre robuste Konstruktion sorgt für eine langfristige Zuverlässigkeit auch bei häufigen Anpassungen, was sie ideal für Unterhaltungselektronik, industrielle Kontrollen und Präzisionsinstrumente macht.

• Hohe Auflösung und Präzision: Mit fein abgestimmter Widerstandskontrolle bieten 10 km Potentiometer eine hohe Präzision und Auflösung, wodurch sie für die Kalibrierung von Geräten, das Einstellen von Sensorschwellen und die Modulierung von Signalen von entscheidender Bedeutung sind.Sie sind besonders nützlich in wissenschaftlichen Instrumenten und professionellen Audiosystemen.

• Temperaturstabilität: Hochwertige 10K-Potentiometer halten eine konsistente Leistung über einen weiten Temperaturbereich, wodurch die Stabilität in Automobil-, Luft- und Raumfahrt- und Industrieelektronik gewährleistet ist, bei denen Temperaturschwankungen üblich sind.

10K Potentiometer -Spezifikationen

Kategorie	Spezifikation	Details
Elektrisch	Widerstandswert	10.000 Ohm (10 kî ©), einstellbarer Widerstand
	Toleranz	± 10% (variiert je nach Modell)
	Leistungsbewertung	0,1 W bis 0,5 W (abhängig vom Design)
	Betriebsspannung	Bis zu 500 V DC (variiert je nach Modell)
	Temperaturkoeffizient	± 100 ppm/° C zur Stabilität
Mechanisch	Anzahl der Kurven	Einzel- oder Mehrkreis-Optionen
	Rotationswinkel	270 ° (Einzelverlust), bis zu 3600 ° (Multiturn)
	Schachtlänge	10 mm, 15 mm, 20 mm
	Schachtdurchmesser	6 mm, 6,35 mm (¼ Zoll)
	Montagetyp	Durchschnitt, Oberflächenmontage
	Terminaltyp	Lötläden, PC-Stifte, Oberflächenmontage
	Lebenszyklus	10.000 bis 100.000 Zyklen
Umwelt	Betriebstemperaturbereich	-40 ° C bis +85 ° C.
	Speichertemperaturbereich	-55 ° C bis +125 ° C.
	Feuchtigkeitsbeständigkeit	Bis zu 95% RH (Nicht-Kondensation)
Physisch	Körperdurchmesser	9mm, 12 mm, 16 mm, 24 mm
	Körperhöhe	Variiert je nach Modell
	Gewicht	Leichtes Gewicht, ein paar Gramm

Verwendet für 10k Potentiometer

• Volumensteuerungen: In Funkgeräten, Verstärkern und Lautsprechern werden 10K -Potentiometer die Audiowerte durch Steuerung der Signalamplitude vor der Verstärkung einstellen.

• Leichte Dimmer: Durch das Einstellen des Widerstandes in Dimmschaltungen ermöglicht die Helligkeitssteuerung in Haushaltsbeleuchtung, Schreibtischlampen und Umgebungsbeleuchtungssystemen.

• Kalibrierung und Tuning: Wird in Messinstrumenten und Testausrüstung verwendet, 10K Potentiometer Fine-Tune-Frequenzeinstellungen, Sensorempfindlichkeit und Netzteilversorgungsausgaben.

• Benutzeroberflächensteuerelemente: Diese Potentiometer sind häufig bei Thermostaten, Geschwindigkeitsregeln und Spannungsregulatoren und bieten einstellbare Kontrolle über Temperatur, Lüftergeschwindigkeit und Leistungsstufen.

• Signalverarbeitung: 10K -Potentiometer werden in Betriebsverstärkerschaltungen verwendet und stellen die Signalamplitude, die Verzerrungsspannung und die Rückkopplungsniveaus ein.

• Feedback -Systeme: In Servomotoren, Roboterarmen und Automatisierungssystemen sind diese Potentiometer Feinposition, Winkel und Bewegung.

• Einstellbare Spannungsteiler: Ändern Sie die Spannungsverhältnisse für ADCs, Signalkonditionierungsschaltungen und Mikrocontroller -Eingänge, um eine genaue Signalverarbeitung zu gewährleisten.

• Anwendungen erfassen: Stellen Sie Triggerpegel in Sensorschaltungen wie Temperaturalarme, Heizsysteme und Kühlkontrollen ein.

• Motordrehzahlregelung: Reguliert die DC -Motordrehzahl durch Einstellen von PWM -Schaltkreisen oder Spannungssteuerschleifen, die für Lüfter, Elektrofahrzeuge und Automatisierungssysteme unerlässlich sind.

Auswahl des richtigen Potentiometers für Ihr Projekt

Die Auswahl des richtigen Potentiometers erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren, einschließlich des Widerstandswerts, der Taper -Typ, der Leistungsbewertung und des Montagestils.Jedes Element spielt eine Rolle, um sicherzustellen, dass die Komponenten optimal in Ihrem Stromkreis funktioniert.

Bestimmung des Widerstandswerts

Der erste Schritt besteht darin, den korrekten Widerstandswert für die Spannung und den Strombedarf Ihrer Schaltung zu entsprechen.Zu den gemeinsamen Werten gehören 10k Ω, 50k Ω und 100k Ω, aber die richtige Wahl hängt davon ab, wie viel Widerstandsvariation für eine präzise Kontrolle erforderlich ist.Durch die Auswahl einer zu hohen oder zu niedrigen Resistenz kann die Genauigkeit der Signalgenauigkeit und die Gesamtkreis -Effizienz beeinflussen.

Wählen Sie den Taper -Typ aus

Potentiometer gibt es in zwei Hauptverjüngungsarten, die jeweils für verschiedene Anwendungen geeignet sind.

• Lineare Verjüngung: Passt den Widerstand gleichmäßig über seinen Bereich ein und sorgt für Anwendungen ideal, die eine glatte, proportionale Kontrolle erfordern, wie z. B. Dimmer, Sensorkalibrierung und Spannungsabstimmung.

• Logarithmische Verjüngung: Verändert die Resistenz nicht linear und nach einer Kurve, die die Empfindlichkeit des menschlichen Hörs nachahmt.Dies macht es ideal für die Audiovolumensteuerung, wobei kleine Anpassungen in niedrigeren Ebenen bemerkenswerte Änderungen erzeugen.

Gewährleistung der richtigen Leistungsbewertung

Die Leistungsbewertung bestimmt, wie viel elektrische Belastung das Potentiometer ohne Überhitzung oder Abbau im Laufe der Zeit verarbeiten kann.Die Auswahl eines Potentiometers mit einer unzureichenden Leistungsbewertung kann zu übermäßigem Wärmeaufbau führen und die Lebensdauer der Komponenten verringern.Stellen Sie immer sicher, dass die Wattierungskapazität mit den Stromanforderungen Ihres Stromkreises übereinstimmt.

Auswählen des richtigen Montagestils

Montageoptionen beeinflussen die Integration des Potentiometers in Ihr Projekt.

• Durchlöchstmontage: Ideal für PCB-basierte Schaltkreise, bei denen sich das sichere Löten für eine stabile Verbindung sorgt.

• Panel Montage: Für externe Benutzeroberflächen wie Lautstärkeregler, Tuning -Zifferblätter oder Motordrehzahlsteuerungen, die einfache manuelle Einstellungen ermöglichen.

Berücksichtigung von Haltbarkeit und Umweltfaktoren

Bewerten Sie für Projekte, die eine langfristige Zuverlässigkeit erfordern, die Lebenszyklusbewertung und den Widerstand des Potentiometers gegen Umweltfaktoren wie Temperatur, Feuchtigkeit und mechanische Verschleiß.Wenn das Gerät häufig eingestellt wird, wählen Sie ein Modell, das für hohe Drehzyklen bewertet wird, um ein frühes Versagen zu verhindern.

Abschluss

Potentiometer sind überall - in Volumenknöpfen, leichten Dimmer und Kontrollstufen - Einstellen von Klang, Helligkeit und Signalen.Das 10 -km -Potentiometer ist einer der häufigsten Typen, die in allen Audiosystemen bis hin zu Sensoren verwendet werden.Egal, ob Sie Ingenieur, Student oder DIY-Enthusiast sind, zu verstehen, wie es funktioniert, kann Ihnen helfen, mit Leichtigkeit eine Feinstationschaltung zu erhalten.Dieser Leitfaden deckt die Pinout, Spezifikationen und Anwendungen ab und erleichtert es einfach in Ihrem nächsten Projekt.

Häufig gestellte Fragen [FAQ]

1. Was sind die verschiedenen Arten von 10K Potentiometern?

10K-Potentiometer sind in linearen und logarithmischen Verjüngungen mit Einzelverkehrsanpassungen und Multiturn für eine präzise Steuerung erhältlich.Rotary Potentiometer haben einen Knopf für allmähliche Änderungen, während die Potentiometer für die Folien einen Hebel für die lineare Bewegung verwenden.Trimpots sind kleine, voreingestellte Versionen für die Feinabstimmung der Schaltung, die normalerweise mit einem Schraubendreher eingestellt sind.Digitale Potentiometer replizieren die Funktion elektronisch, die von Mikrocontrollern für automatisierte Einstellungen gesteuert wird.

2. Was sind die Vorteile einer 10 -km -Potentiometer?

Ein 10 -km -Potentiometer bietet einen glatten, einstellbaren Widerstand innerhalb eines praktischen Bereichs, wodurch es ideal für die Lautstärkeregelung, die Helligkeitsstimmung und die Sensorkalibrierung ist.Es ermöglicht Echtzeit-manuelle Anpassungen, ohne Komponenten zu ersetzen, sodass Sie bei Bedarf das Verhalten des Schaltkreises fein abteilen können.Es ist kostengünstig, einfach zu installieren und in verschiedenen Größen und Konfigurationen erhältlich, sodass es sowohl mit der Unterhaltungselektronik als auch mit industriellen Anwendungen weit verbreitet ist.

3. Was sind die Unterschiede zwischen einem Potentiometer von 10 K, 50 km und 100k?

Der Hauptunterschied ist der Widerstandsbereich, der die Empfindlichkeit und Reaktion der Schaltung beeinflusst.Ein 10 -km -Potentiometer ermöglicht feinere Anpassungen und wird üblicherweise bei Audio, Sensoren und Motorsteuerung verwendet, wobei ein niedrigerer Widerstand eine bessere Präzision gewährleistet.Ein 50 -km -Potentiometer eignet sich für Anwendungen mit höherer Impedanz wie Signalverarbeitung und analoge Filterung, bei denen ein mäßiger Widerstand erforderlich ist.Ein 100-km-Potentiometer eignet sich am besten für Hochzeitskreise wie Gitarrentonsteuerungen oder Eingangsspannungsanpassungen, bei denen ein größerer Widerstandsbereich erforderlich ist.

4. Wie verbinden Sie ein 10 -km -Potentiometer?

Um ein 10 -km -Potentiometer anzuschließen, identifizieren Sie zunächst seine drei Klemmen: Die beiden Außenanschlüsse verbinden sich mit der Eingangsspannung (VCC) und dem Boden (GND), während das mittlere (Wischer-) Anschluss die einstellbare Ausgangsspannung liefert.Wenn Sie es als Spannungsteiler verwenden, verdrahten Sie beide äußere Klemmen mit Strom und Masse, wobei der Scheibenwischer an den Schaltungseingang angeschlossen ist, um die Spannung zu variieren.Verwenden Sie für einen variablen Widerstand nur einen äußeren Anschluss und den Scheibenwischer, so dass der Stromfluss steuern kann.Stellen Sie sicher, dass sich ein sicheres Löt- oder Terminalverbindungen für einen stabilen Betrieb befinden.

5. Wie lange dauert ein 10K -Potentiometer?

Ein 10 -km -Potentiometer dauert in der Regel 10.000 bis 100.000 Zyklen, abhängig von der Nutzungsfrequenz, den Betriebsbedingungen und der Verbreitungsqualität.Regelmäßige Anpassungen der Verbrauchergeräte können innerhalb weniger Jahre ein Standard-Potentiometer abnutzen, während Versionen in Industriequalität in Kontrollpaneele oder automatisierten Systemen aufgrund verstärkter Materialien viel länger dauern.Faktoren wie Staub, Luftfeuchtigkeit und übermäßige Kraft auf den Schacht können die Lebensdauer verkürzen. Daher können Sie sauber halten und übermäßiges Drehmoment vermeiden, die Leistung aufrechtzuerhalten.
