Rohm Semiconductor BRCD008GWZ-5 WLCSP EEPROM

Rohm Semiconductor BRCD008GWZ-5 WLCSP EEPROM ist ein 8-kbit-serieller EEPROM mit einer I2C-Busschnittstelle.Das Gerät ist für tägliche elektronische Geräte ausgelegt.Der BRCD008GWZ-5 implementiert zwei Ports der Serienuhr (SCL) und Seriendaten (SDA) für alle Steuerelemente.Das Gerät bietet 1,7 V bis 3,6 V Betriebsspannung mit einem Betrieb von bis zu 400 kHz.Das ROHM BRCD008GWZ-5-EEPROM ist in einem 4,70 mm x 0,70 mm x 0,33 mm UCSP30L1 (4-Pin) erhältlich.

MERKMALE

• Alle Steuerelemente, die von zwei Ports der Serienuhr (SCL) und serieller Daten (SDA) verfügbar sind

• 1,7 V bis 3,6 V Betriebsspannung, möglicher 400 -kHz -Betrieb

• Seitenschreibmodus von 16-Byte

• Bitformat von 1k x 8-Bit

• Niedriger Stromverbrauch

• Datenretention 100 Jahre (TA = 25 ° C)

• RESET-Kreislaufschaltung

• Verhinderung der Fehlschreibung bei niedriger Spannung

• Rauschfilter und Schmitt Trigger Circuit eingebauter SCL/SDA-Pin für die Rauschreduzierung

• Erstes Lieferzustand FFH

• W (Typ) x D (Typ) x H (max) 0,70 mm x 0,70 mm x 0,33 mm UCSP30L1 (4-Pin) -Paket

Spezifikationen

• Eine Million Mal (TA = 25 ° C) Schreiben Sie Zyklen

• 100 Jahre (TA = 25 ° C) Datenretention

• 5 ms (max.) Schreibzykluszeit

• 1,7 V bis 3,6 V Versorgungsspannung

• -40 ° C bis +85 ° C Umgebungsbetriebstemperaturtemperatur

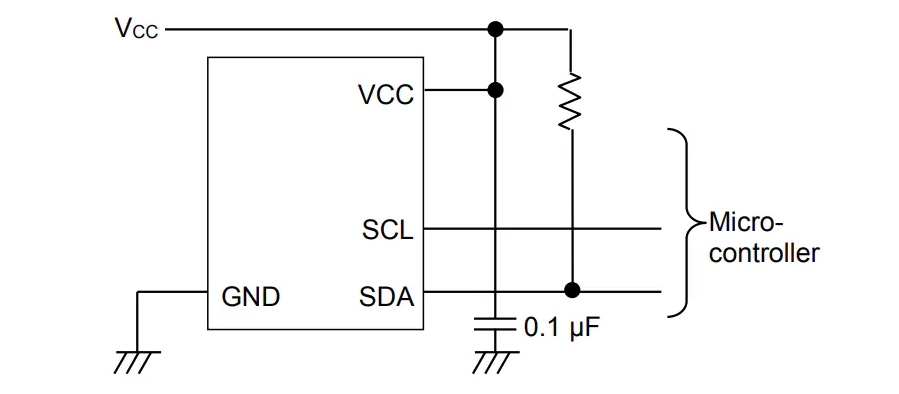

Typische Anwendungsschaltung

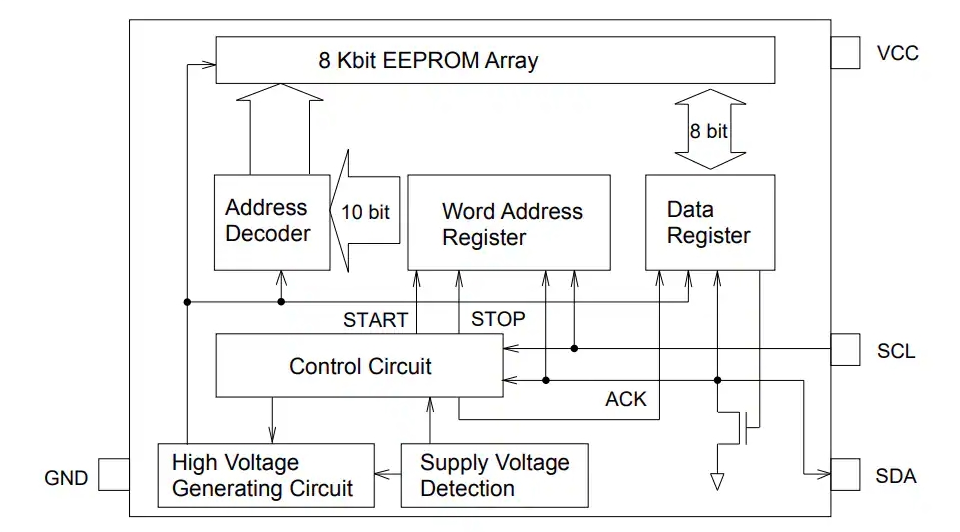

Blockdiagramm
